42無刷電機系列
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
F-003
所屬分類
無刷電機系列
數量
-
+
庫存:
0
產品描述

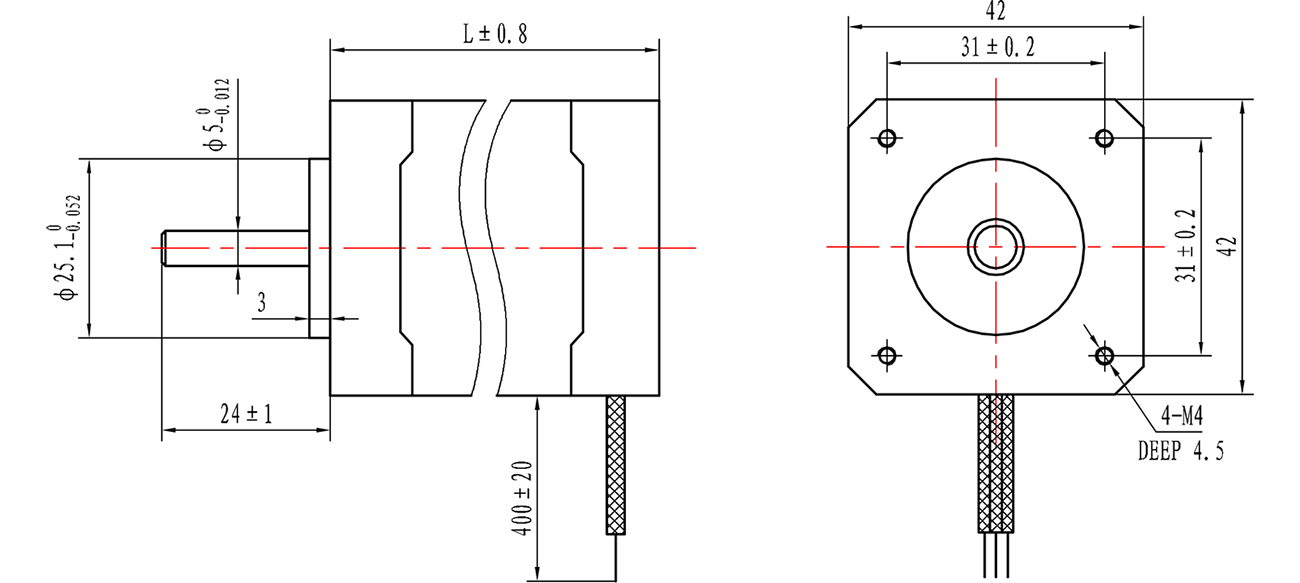

外形圖
產品特性
|
屬性 |
繞組連接方式 |
徑向跳動 |
軸向跳動 |
介電強度 |
絕緣電阻 |
絕緣等級 |
環境溫度 |
|
數據 |
三角形 |
0.02mm Max@500g |
0.08mm Max@500g |
AC 500V/s |
100MΩ Min |
B |
-20℃~+50℃(無結冰) |
性能參數
|
電機型號 |
電壓 |
極數 |
額定功率 |
額定轉矩 |
額定電流 |
額定轉速 |
峰值轉矩 |
峰值電流 |
轉矩常數 |
反電勢 |
機身L |
|
42WS40P28-24 |
24V |
8 |
28W |
0.068N.m |
1.8A |
4000rpm |
0.20N.m |
5.4A |
0.035N.m/A |
2.45Vrms/Krp |
40 |
|
42WS60P54-24 |
24V |
8 |
54W |
0.13N.m |
3.5A |
4000rpm |
0.48N.m |
10.6A |
0.036N.m/A |
2.71Vrms/Krpm |
60 |
|
42WS80P75-24 |
24V |
8 |
75W |
0.18N.m |
5.2A |
4000rpm |
0.56N.m |
15.2A |
0.038N.m/A |
2.74Vrms/Krpm |
80 |
|
42WS100P104-24 |
24V |
8 |
104W |
0.25N.m |
7.2A |
4000rpm |
0.76N.m |
22.2A |
0.054N.m/A |
3.05Vrms/Krpm |
100 |
注：1、電機默認為8極，如需要6極、10極等其他參數需咨詢我司；
2、電機可以根據使用要求進行定制，如特殊的出軸，安裝尺寸，特殊要求的引出線、接插件等等；
3、電機可以選裝剎車、閉環反饋、減速箱等。
未找到相應參數組，請于后臺屬性模板中添加
